轉盤是大修鉆井作業不可少的旋轉設備，在修鉆井作業中通過轉盤的旋轉來帶動方鉆桿和修井管柱，以及修井工具轉動，以完成修井作業。

轉盤的主要特點：

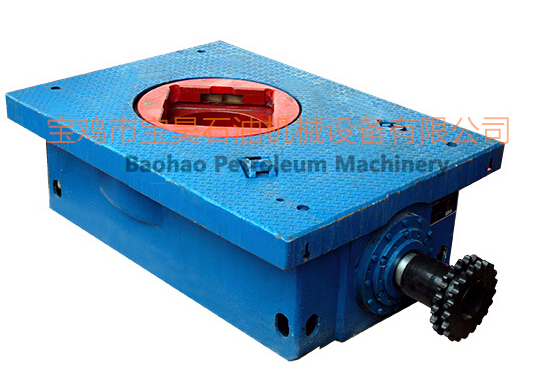

　　ZP轉盤主要由轉臺裝置、鑄焊底座、輸入軸總成、鎖緊裝置、主補芯裝置、上蓋等零部件組成。

　　轉臺是一個鑄鋼件，它的通孔用于通過鉆具和套管柱。為了旋轉鉆桿柱，在轉臺的上部有兩個凹槽，主補芯裝置上部的兩個凸出部分放在凹槽內。

　　轉臺裝置座在主副組合軸承上，通過軸承的中圈把它支承在底座上。組合軸承的中圈上部起主軸承的作用，它承受鉆桿柱和套管柱的全部負荷，中圈下部起副軸承的作用，它通過下座圈安裝在鉆臺的下部，用來承受來自井底的向上跳動。

　　轉臺是用一對錐齒輪副來傳動的。大齒圈安裝在轉臺上。

　　小錐齒輪裝在軸的一端，軸則支承于裝在軸承座內的兩個軸承上。在軸的另一端裝有法蘭和雙排鏈輪，組成一個輸入軸總成。

　　在轉盤的頂部裝有制動轉臺向左和向右方向轉動的鎖緊裝置。當制動轉臺時，左右掣子之一被操縱桿送入轉臺28個槽位中的一個槽位。

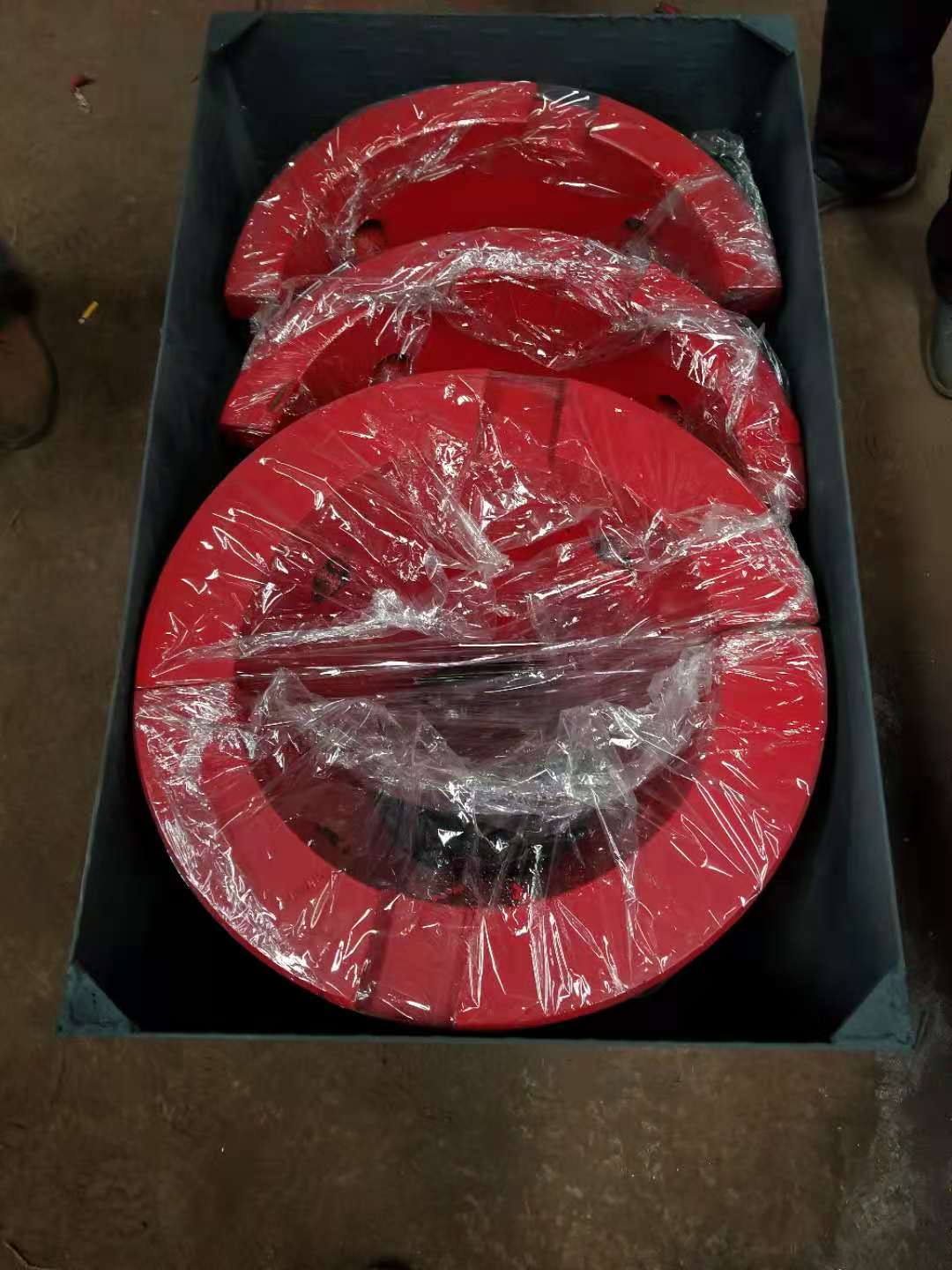

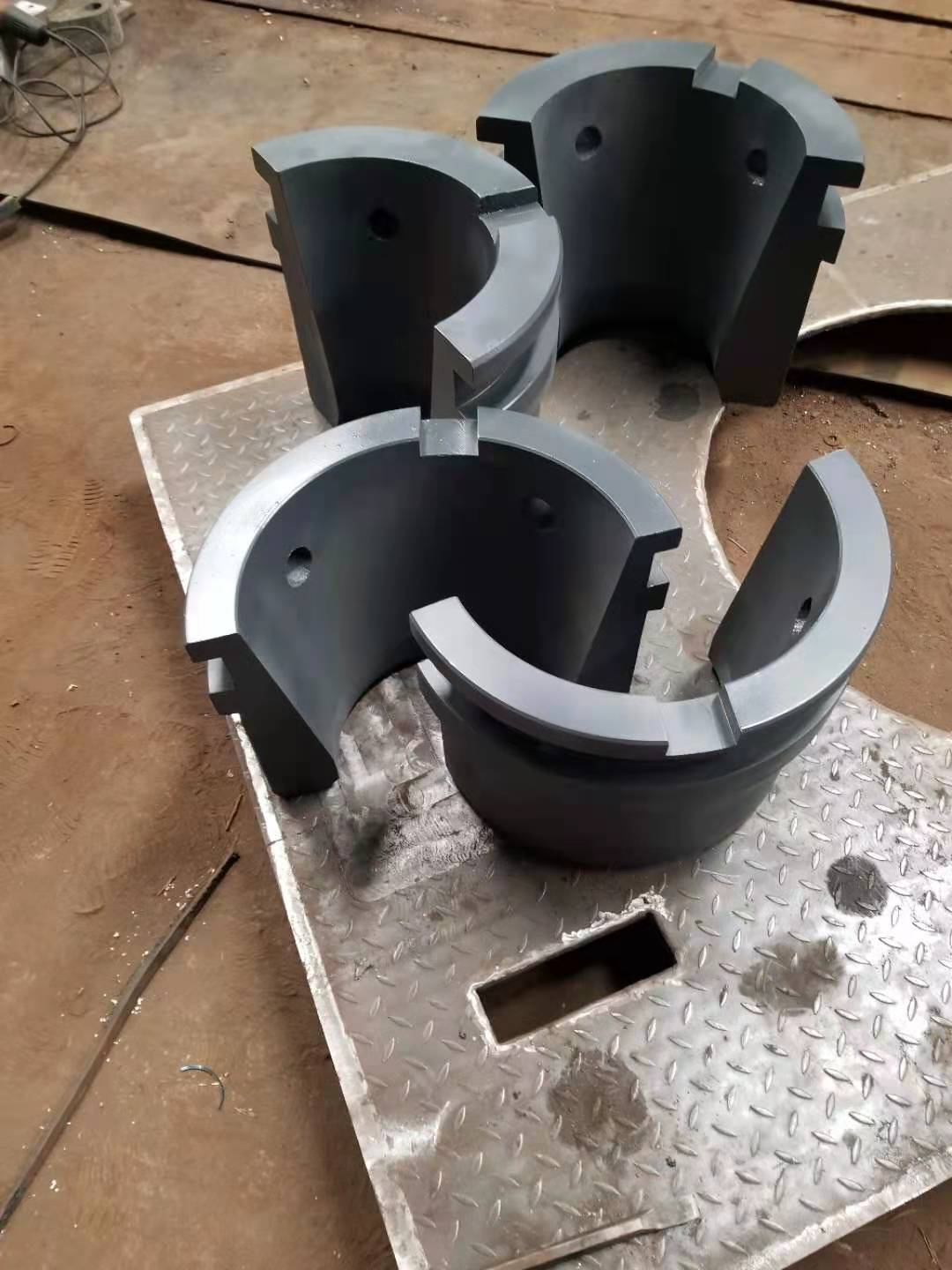

　　主補芯裝置由兩半組成，上部帶有兩個凸出部分放在轉臺的凹槽中。

　　大、小齒輪均為合金鋼材料制成。

　　整體主補芯為鑄鋼件。

銷傳動型式可放入API標準鉆桿或六方鉆桿滾子補芯，長、短卡瓦均可使用。

轉盤潤滑充分、密封可靠。

轉盤符合API Spec 8K規范。
